全國免費(fèi)咨詢電話：400-811-7869
在設(shè)計(jì)球磨機(jī)襯板的初期，其面角為9°，66排，軌形配置。然而隨著時(shí)間的流逝，磨機(jī)的高轉(zhuǎn)速使得大量的襯板磨損，后來對(duì)襯板進(jìn)行了多次改進(jìn)設(shè)計(jì)。已經(jīng)安裝過的襯板型號(hào)如下：9°面角/66排；22°面角/66排；30°面角/66排；22°面角/44排。

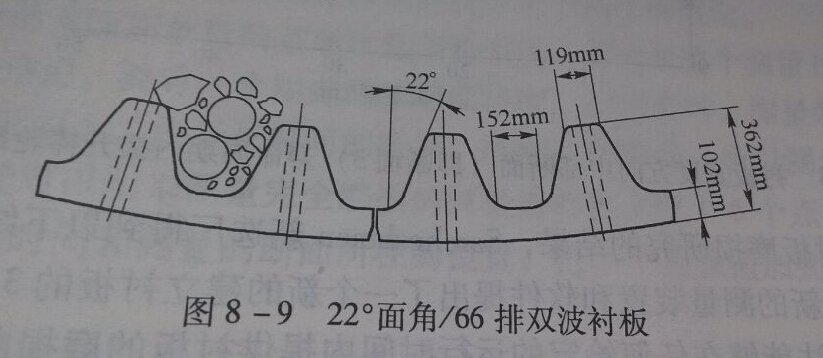

較原始的特性說明22°面角/66排襯板是較實(shí)惠的，通過深入實(shí)驗(yàn)可知，22°面角/44排襯板的處理特性要遠(yuǎn)高于22°面角/66排襯板，但襯板的使用周期卻是下降的。以上所有實(shí)驗(yàn)其球磨機(jī)轉(zhuǎn)速率都高于80%。
球磨機(jī)筒體襯板的磨損多來自于襯板提升時(shí)鋼球作用于另一襯板產(chǎn)生的高沖擊所形成的，從襯板上較多的球沖擊印記及金屬的形變可以很明顯的看出。此種情況多是通過降低襯板硬度以及增加厚度來對(duì)產(chǎn)生的沖擊進(jìn)行彌補(bǔ)，但是這也存在一定的弊端，那就是雖然令襯板具備了一定的耐磨性但是其金屬變形并不會(huì)減少，這就會(huì)加大球磨機(jī)內(nèi)部鑄件在結(jié)合處的壓力，嚴(yán)重情況下會(huì)產(chǎn)生磨損或是斷裂。在多數(shù)實(shí)驗(yàn)中，會(huì)令鋼球在高速旋轉(zhuǎn)狀態(tài)下對(duì)襯板產(chǎn)生沖擊，并將此種現(xiàn)象放大。
文章來源于：http://m.acaifast.com/
